ZXPD氣動薄膜低溫單座調節閥

發布時間：2020-04-23

ZXPD氣動薄膜低溫單座調節閥

ZXPD氣動薄膜低溫單座調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。

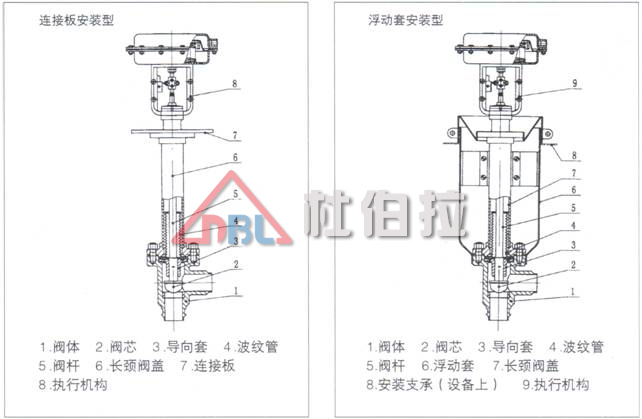

本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍 DN20～100，適合流體溫度-60℃～-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。

■ ZXPD氣動薄膜低溫單座調節閥特點

·底進側出，流路簡單，阻力小，閥體容量大
·雙導向，閥工作穩定性好
·可調范圍大，固有可調比50
·波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏
·采用浮動套連接，安裝方便


■ ZXPD氣動薄膜低溫單座調節閥主要零件材料

閥體：	LF4	閥桿：	1Cr18Ni9
閥蓋：	1Cr18Ni9	波紋管：	1Cr18Ni9
閥芯、閥座：	1Cr18Ni9	墊片：	紫銅、1Cr18Ni9

■ZXPD氣動薄膜低溫單座調節閥規格與技術參數

公稱通徑DN（mm）		20				25	32	40	50	65	80	100
閥座直徑dn（mm）		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160
額定行程		16					25			40
膜片有效面積 Ae（cm²）		280					400			600
固有流量特性		直線、等百分比
公稱壓力PN（MPa）		0.6
固有可調比（R）		50
工作溫度（℃）		D₀：-60～-100，D₁：-100～-200，D₂：-200～-250
信號范圍Pr（KPa）		20～100，40～200，20～60，60～100，80～240
允許壓差（MPa）	不帶定位器	0.6						0.47	0.30	0.27	0.18	0.11
	帶定位器	0.6									0.41	0.26
允許泄漏量		Ⅳ級 Ⅵ級
氣源壓力Ps（MPa）		0.14～0.40

﹡本產品性能指標貫徹 GB/T4213-92標準

■ ZXPD氣動薄膜低溫單座調節閥安裝尺寸選取標準

溫度范圍（℃）保溫長度（安裝尺寸）H1（mm）公稱通徑 DN（mm）	D₀	D₁	D₂
溫度范圍（℃）保溫長度（安裝尺寸）H1（mm）公稱通徑 DN（mm）	-60～-100	-100～-200	-200～-250
20～50	500	700	900
65～100	600	800	1000

■ ZXPD氣動薄膜低溫單座調節閥連接尺寸及標準

·連接方式：焊接
·薄膜執行機構氣信號接口：內螺紋M16×1.5
