氣動偏芯半球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一突輪狀偏芯，右旋轉入閥座使閥門關閉保持優良密封，按突輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離到接觸，并逐漸增大密封比壓，直到完全密封，反之為開。

氣動偏芯半球閥

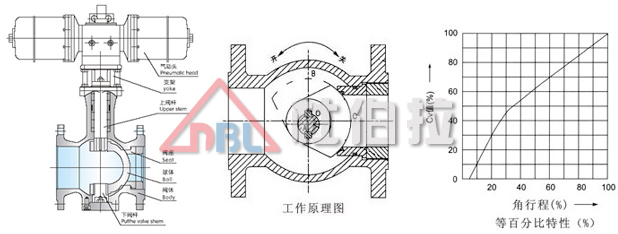

工作原理

以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一突輪狀偏芯，右旋轉入閥座使閥門關閉保持優良密封，按突輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離到接觸，并逐漸增大密封比壓，直到完全密封，反之為開。


主要零件材料及適用溫度、介質

材料代號		C（WCB）	P（304）		R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、硬質合金鋼密封
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
	適用溫度	聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃

技術性能參數

主要外形和連接尺寸

壓力 (MPa)	通徑 DN(mm)	尺寸
		L	PN1.6MPa				PN2.5MPa				PN4.0MPa
		法蘭	D	D1	D2	Z-фd	D	D1	D2	Z-фd	D	D1	D2	Z-фd
PN1.6 PN2.5 PN4.0	40	125	145	110	85	4-18	145	110	85	4-18	145	110	85	4-18
	50	140	160	125	100	4-18	160	125	100	4-18	160	125	100	4-18
	65	178	180	145	120	4-18	180	145	120	8-18	180	145	120	8-18
	80	190	195	160	135	8-18	195	160	135	8-18	195	160	135	8-18
	100	200	215	180	155	8-18	230	190	160	8-23	230	190	160	8-23
	125	254	245	210	185	8-18	270	220	188	8-25	270	220	188	8-25
	150	267	280	240	210	8-23	300	250	218	8-25	300	250	218	8-25
	200	292	335	295	265	12-23	360	310	278	12-25	375	320	282	12-30
	250	330	405	355	320	12-25	425	370	332	12-30	445	385	345	12-34
	300	390	460	410	375	12-25	485	430	390	16-30	510	450	408	16-34
