■ 概述

    ZDLN,ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

    本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。

■ 特點

·閥體按流體力學原理設計成等截面低流阻流道．額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。

■ 主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波紋管：1Cr18Ni9Ti

■ 主要技術參數

﹡ 本產品性能指標貫徹JB/T7387-94。

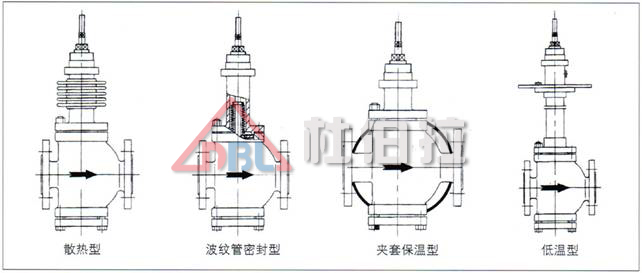

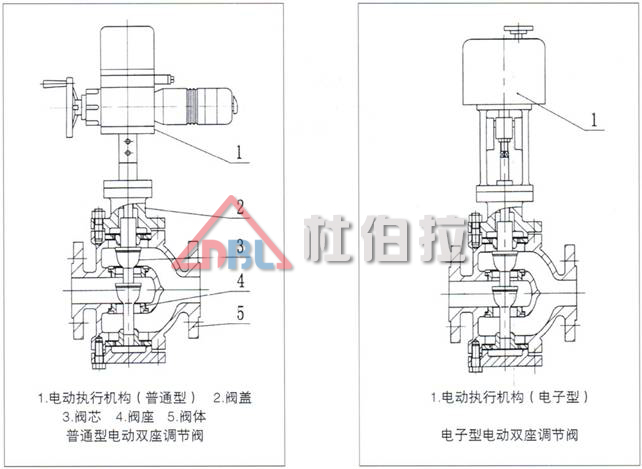

■ 雙座外形

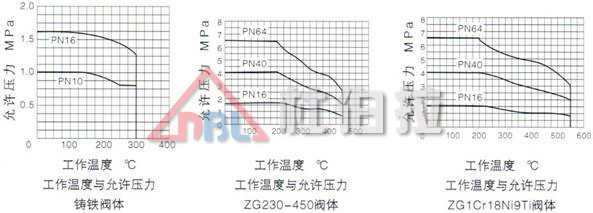

■ 閥體及閥芯材料選擇

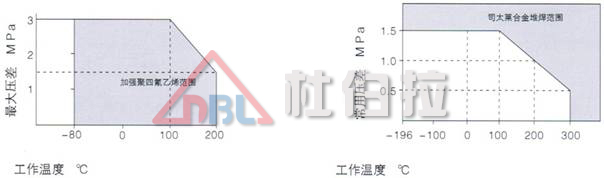

軟閥座型  工作溫度與最大壓差范圍                                   司太萊合金堆焊  工作溫度與常用壓差范圍

■ 配套用電動執行機構有關技術參數

﹡ 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

■ 允許壓差

電動雙座調節閥允許壓差表

﹡ 允許壓差值若大于公稱壓力，則取公稱壓力值。

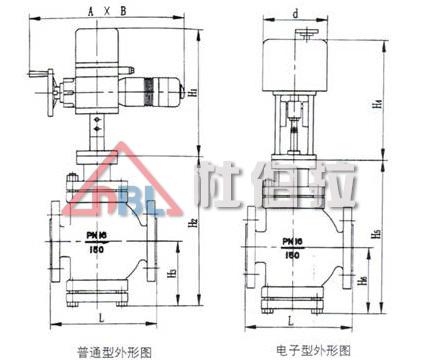

■ 雙座外形尺寸及重量

■ 普通型（單位：mm）

■ 電子型（單位：mm）

■ 連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84  鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
 *  閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。

■ 訂貨須知

  訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·工作溫度及范圍
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

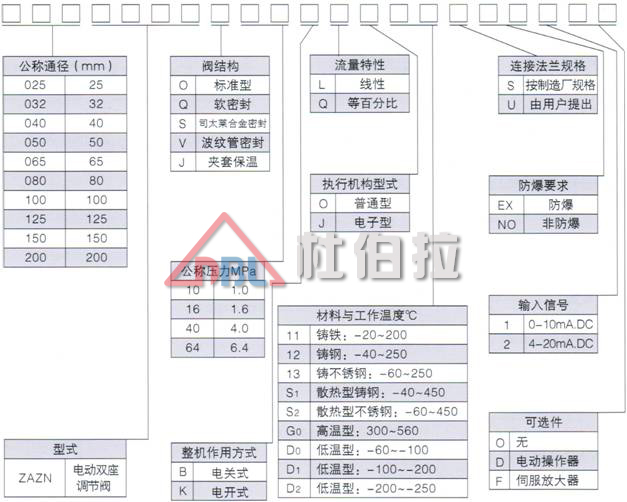

■ 型號
